Tipos de transformações: o ProGriD online possibilita a transformação de coordenadas entre os referenciais geodésicos oficiais utilizados no Brasil através de grades de transformação ou por parâmetros de transformação. Também realiza a conversão de coordenadas entre os formatos geodésico grau sexagesimal, grau decimal, UTM e cartesiana geocêntrica.

Na opção por grade, a transformação é bidimensional e entre os referenciais geodésicos clássicos Córrego Alegre e SAD 69 para SIRGAS2000. As grades de transformação modelam as distorções das redes que materializam os sistemas, obtendo coordenadas transformadas com as suas respectivas incertezas. A transformação por parâmetros pode ser realizada quando se deseja transformar coordenadas entre os referenciais SAD 69/96 técnica GPS ou Doppler e SIRGAS2000. Neste caso, são utilizados os parâmetros disponíveis na R.PR – 1/2005. É a opção recomendada quando se quer transformar coordenadas obtidas por técnicas de posicionamento espacial, como o GPS, por exemplo. A transformação por parâmetros é tridimensional e a altitude informada deve ser geométrica, sendo possível também transformar coordenadas bidimensionais; neste caso, é considerado o valor 0 (zero) metros para a altitude geométrica. Nesta modalidade não é possível estimar a incerteza da transformação.

Transformações por grades: transformação entre coordenadas bi-dimensionais geodésicas (latitude/longitude) ou UTM (E/N) usando-se grades de transformação que permitem modelar as distorções da rede, possibilitando um resultado mais preciso. Além das coordenadas transformadas também é apresentada a precisão da transformação. As materializações que podem ser transformadas por grades são:

• A materialização de 1961 do Córrego Alegre, referida no ProGriD como Córrego Alegre (1961).
• As materializações de 1970 e 1972 do Córrego Alegre, tratadas em conjunto, e referida como Córrego Alegre (1970+1972) no ProGriD.
• A materialização original do SAD 69, incluindo apenas a rede clássica, chamada simplesmente de SAD69 Rede Clássica.
• A materialização de 1996 do SAD 69, incluindo apenas a rede clássica, chamada no ProGriD de SAD69/96 Rede Clássica.

Transformação por parâmetros: transformação de coordenadas tri-dimensionais geodésicas (latitude/longitude/altitude geométrica), cartesianas geocêntricas (X, Y, Z) ou UTM (E, N), através de parâmetros de transformação em qualquer posição dentro do território nacional. Recomenda-se sua utilização quando se quer transformar coordenadas de pontos que foram determinados por técnicas espaciais, como o GPS por exemplo.

• SAD 69/96 Técnica Doppler ou GPS.

Os parâmetros utilizados são aqueles informados na R.PR – 1/2005 disponível em:
https://geoftp.ibge.gov.br/metodos_e_outros_documentos_de_referencia/normas/rpr_01_25fev2005.pdf.

Conversão entre tipos de coordenadas em SIRGAS2000: conversão entre os tipos geodésicas decimal, sexagesimal, UTM e cartesiana geocêntrica.

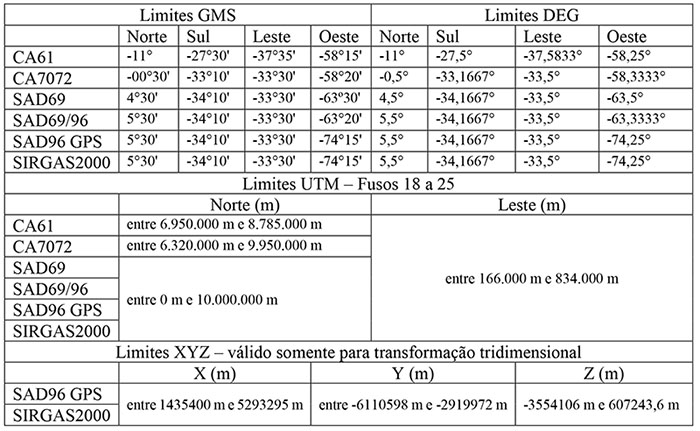

Limites das transformações: as transformações que o ProGriD online faz têm uma restrição em termos de área de validade que é definida pela extensão da rede a ser transformada. Este limite é definido por retângulos cujos valores numéricos variam em função do tipo de coordenada de entrada.

Fluxos das transformações: o ProGriD online permite a transformação entre os referenciais geodésicos e suas respectivas coordenadas conforme os fluxos a seguir:

Cálculo das incertezas na transformação por grades: as transformações que o ProGriD online realiza através das grades de transformação possuem incertezas associadas. Essas incertezas são expressas em termos de desvio padrão para latitude e longitude e são determinadas diretamente da grade de transformação envolvida. Na transformação por parâmetros, as incertezas não são calculadas. O ProGriD online não tem controle sobre a incerteza associada às coordenadas de entrada. Caso o usuário deseje determinar a incerteza final das coordenadas transformadas, deve-se combinar a incerteza dada pelo ProGriD online com a incerteza associada às coordenadas de entrada.

Grades de transformação: O ProGriD online se vale de arquivos contendo uma grade de valores em latitude e longitude que permite a direta transformação entre o Córrego Alegre, SAD69 e SIRGAS2000, seguindo o formato binário do NTv2, extensão GSB (Grid Shift Binary). A escolha da grade NTv2 se deve ao fato de que muitos dos programas computacionais de SIG ou GPS têm capacidade para ler este formato. As instruções de interpretação das grades estão disponíveis para download juntamente com os arquivos no formato GSB.
